WMF1BX-5.6-1x1.0mm2电缆性能指标

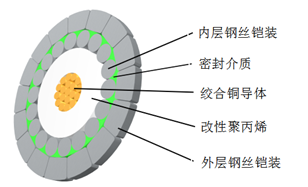

一、 WMF1BX-5.6-1x1.0mm2型电缆结构图:
二、WMF1BX-5.6-1x1.0mm2型电缆结构尺寸如下表:
序号 | 工序名称 | 结构或厚度(mm) | 计算直径(mm) | |
1 | 软铜线绞合 | 0.26×19 | 1.3 | |
2 | 进口聚丙烯 | 0.95 | 3.2 | |
3 | 钢丝铠装 | 内层 | 0.61×17 | 4.2 |
外层 | ×16 | 5.6±0.1 | ||
4 | 外层钢丝绞向 | 左 | ||
备注 | 电缆铠装采用高韧性镀锌钢丝/不锈钢钢丝(代号:X) 电缆标称直径:5.6mm |
三、WMF1BX-5.6-1x1.0mm2型电缆技术指标:
序号 | 项目名称 | 标准要求 |
1 | 20℃导体直流电阻≤Ω/km | 18.1 |
2 | 20℃绝缘电阻,线芯与铠装间≥MΩ.km | 200 |
3 | 高温绝缘电阻:150℃ 2h,线芯与铠装间≥MΩ.km | 2.5 |
4 | 高温高水压绝缘电阻:150℃;66.6Mpa 1h线芯对地间:≥MΩ.km | 2.5 |
5 | 交流耐压试验:线芯与铠装间50HZ 5min V | 1000 |
6 | 电容试验:一芯对其余各芯接铠装;频率800-1000HZ≤μf/Km | 0.22 |
7 | 电缆拉断力≥KN | 25 |
8 | 最大建议工作张力KN | 15 |
9 | 电缆延伸率≤‰ | 1 |
10 | 耐寒性抗开裂试验:10倍线芯外径试棒卷绕不开裂℃ | -30 |
11 | 耐温等级 ℃ | 150 |
12 | 外铠钢丝单根拉断力 N | 870 |
